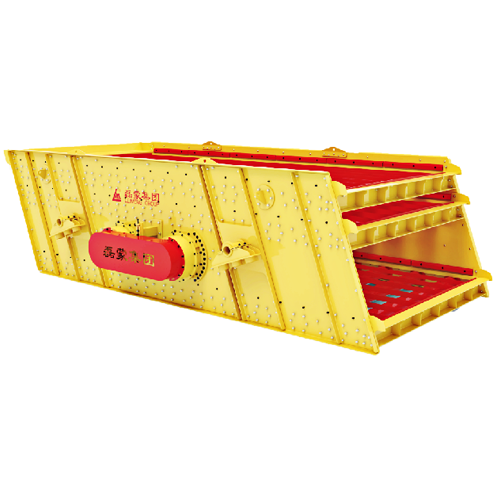

YKJ雙軸圓振動篩
一、產品簡介：
YKJ振動篩系列，采用茼體式偏心軸、激振器和偏心塊調節振幅，通過上、下、前、后振動將物料送到指定地點的機械設備。本系列振動篩的運動軌跡呈圓形，是專門為采石場篩分石料設計的，是礦山、選礦、建材、化工、電力等行業的必備產品。效率高，篩分凈，結構簡單，艱固耐用。主要結構有機座、前、后腿、篩箱、篩網，激振器(主傳動部件)以及減振彈簧裝置，三角帶，電機，螺栓等組成。本公司產品具有結構先進，激振力強，振動噪音小，易于維修，堅固耐用等特點。

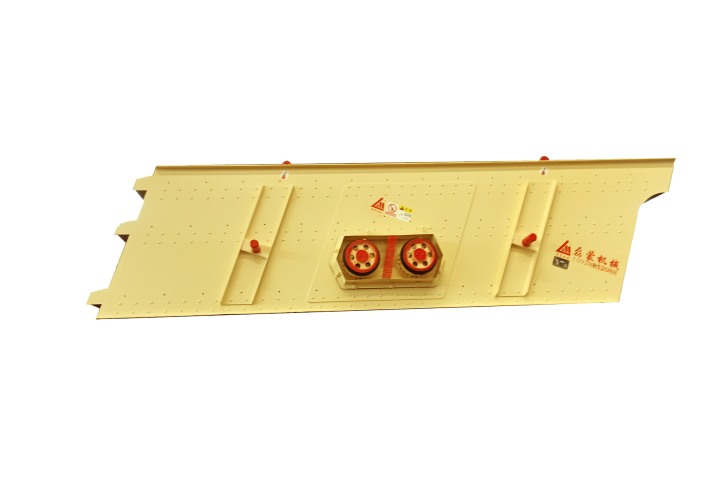

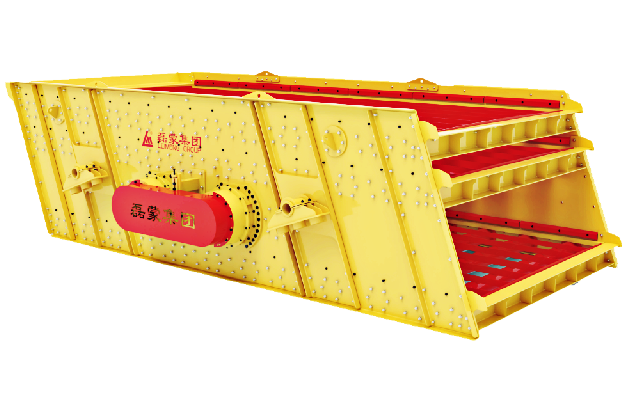

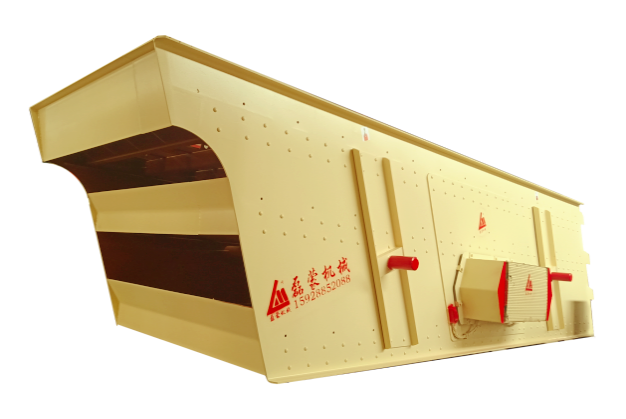

二、產品外型圖:
二、性能特點:
1、振動幅度大，可調性好，處理能力大，篩分均勻。
2、結構合理、折彎、堅固耐用，機油潤滑，可觀察循環利用。
3、故障低，維修便捷。
三、附參數表：
一.1.1 2YKJ2470
序號 | 設備名稱型號 | 數量 | 類別 | 參數 |
06 | 振動篩2YKJ2470 | 1臺 | 篩面尺寸mm | 2400×7000 |
篩面層數 | 二層 | |||
大進料粒度 | 350mm | |||
處理能力 | 250-600t/h | |||
振動頻率 | 16.2Hz | |||
篩面類型 | 鋼絲網 | |||
安裝傾角 | 23° | |||
篩面傾角 | 20-23° | |||
電動機型號 | Y180L-4 | |||
功率 | 18.5kw×2 | |||
傳動方式 | 皮帶輸送 | |||
潤滑方式 | 稀油潤滑 | |||
重量 | 9t | |||
外形尺寸（長寬高mm） | 7350×3180×1500 |
一.1.2 3YKJ1860
序號 | 設備名稱型號 | 數量 | 類別 | 參數 |
08 | 振動篩3YKJ1860 | 1臺 | 篩面尺寸 | 1800×6000 |
篩面層數 | 三層 | |||
大進料粒度 | 250mm | |||
處理能力 | 50-300t/h | |||
振動頻率 | 16.2Hz | |||
篩面類型 | 鋼絲網 | |||
安裝傾角 | 23° | |||
篩面傾角 | 20-23° | |||
電動機型號 | Y180L-4 | |||
功率 | 22kw×2 | |||
傳動方式 | 皮帶輸送 | |||
潤滑方式 | 稀油潤滑 | |||
重量 | 6.5t | |||
外形尺寸 （長寬高mm） | 6350×2420×1820 |
一.1.3 3YKJ2060
序號 | 設備名稱型號 | 數量 | 類別 | 參數 |
04 | 振動篩3YKJ2060 | 1臺 | 篩面尺寸mm | 2000×6000 |
篩面層數 | 三層 | |||
大進料粒度 | 250mm | |||
處理能力 | 100-400t/h | |||
振動頻率 | 16.2Hz | |||
篩面類型 | 鋼絲網 | |||
安裝傾角 | 23° | |||
篩面傾角 | 20-23° | |||
電動機型號 | Y180L-4 | |||
功率 | 22kw×2 | |||
傳動方式 | 皮帶輸送 | |||
潤滑方式 | 脂潤滑 | |||
重量 | 7.33t | |||
外形尺寸（長寬高mm） | 6350/2620/1820 |
一.1.4 3YKJ2270
序號 | 設備名稱型號 | 數量 | 類別 | 參數 |
04 | 振動篩3YKJ2270 | 1臺 | 篩面尺寸 | 2200×7000 |
篩面層數 | 三層 | |||
大進料粒度 | 300mm | |||
處理能力 | 200-550t/h | |||
振動頻率 | 16.2Hz | |||
篩面類型 | 鋼絲網 | |||
安裝傾角 | 23° | |||
篩面傾角 | 20-23° | |||
電動機型號 | Y180L-4 | |||
功率 | 30kw | |||
傳動方式 | 皮帶輸送 | |||
潤滑方式 | 稀油潤滑 | |||
重量 | 9t | |||
外形尺寸（長寬高mm） | 7350/2820/1820 |
一.1.1 3YKJ2470
設備名稱型號 | 數量 | 類別 | 參數 |
振動篩3YKJ2470 | 1臺 | 篩面尺寸 | 2400×7000 |
篩面層數 | 三層 | ||
大進料粒度 | 300mm | ||
處理能力 | 250-650t/h | ||
振動頻率 | 16.2Hz | ||
篩面類型 | 鋼絲網 | ||
安裝傾角 | 23° | ||
篩面傾角 | 20-23° | ||
電動機型號 | YE2-200L1-6 | ||
功率 | 18.5kw×2 | ||
傳動方式 | 皮帶輸送 | ||
潤滑方式 | 機油潤滑 | ||
重量 | 12t | ||
外形尺寸（長寬高mm） | 8000×2540×2012 |
一.1.5 3YKJ2770
設備名稱型號 | 數量 | 類別 | 參數 |
振動篩3YKJ2770 | 臺 | 篩面尺寸 | 2700×7000 |
篩面層數 | 三層 | ||
大進料粒度 | 300mm | ||
處理能力 | 250-700t/h | ||
振動頻率 | 16.2Hz | ||
篩面類型 | 鋼絲網 | ||
安裝傾角 | 23° | ||
篩面傾角 | 20-23° | ||
電動機型號 | Y180L-4 | ||
功率 | 30kw×2 | ||
傳動方式 | 皮帶輸送 | ||
潤滑方式 | 脂潤滑 | ||
重量 | 12.8t | ||
外形尺寸（長寬高mm） | 7350*3480*2020 |
一.1.6 3YKJ3075
設備名稱型號 | 數量 | 類別 | 參數 |
振動篩3YKJ3075 | 1臺 | 篩面尺寸 | 3000×7500 |
篩面層數 | 三層 | ||
大進料粒度 | 300-350mm | ||
處理量 | 300-850t/h | ||
振動頻率 | 16.2Hz | ||
篩面類型 | 鋼絲網 | ||
安裝傾角 | 23° | ||
篩面傾角 | 20-23° | ||
電動機型號 | Y180L-6 | ||
軸承 | 大連光揚（進口軸承） | ||
電機 | 江淮六安 | ||
功率 | 30kw×2 | ||
傳動方式 | 帶傳動 | ||
潤滑方式 | 機油 | ||
重量 | 16.5t | ||
外形尺寸（長寬高mm） | 7500×3760×2100 |
一.1.7 3YKJ3070雙軸
設備名稱型號 | 數量 | 類別 | 參數 |
振動篩3YKJ3070雙軸 | 1臺 | 篩面尺寸 | 3000×7000 |
篩面層數 | 三層 | ||
大進料粒度 | 400mm | ||
處理能力 | 250-750t/h | ||
振動頻率 | 16.2Hz | ||
篩面類型 | 鋼絲網 | ||
安裝傾角 | 23° | ||
篩面傾角 | 20-23° | ||
電動機型號 | Y180L-4 | ||
功率 | 30kw×2 | ||
傳動方式 | 皮帶輸送 | ||
潤滑方式 | 脂潤滑 | ||
重量 | 14.21t | ||
外形尺寸 （長寬高mm） | 7350/3780/2020 |
一.1.8 4YKJ2470
設備名稱型號 | 數量 | 類別 | 參數 |
振動篩4YKJ2470 | 1臺 | 篩面尺寸 | 2400×7000 |
篩面層數 | 四層 | ||
大進料粒度 | 350mm | ||
處理能力 | 250-700t/h | ||
振動頻率 | 16.2Hz | ||
篩面類型 | 鋼絲網 | ||
安裝傾角 | 23° | ||
篩面傾角 | 20-23° | ||
電動機型號 | Y180L-4 | ||
功率 | 30kw×2 | ||
傳動方式 | 皮帶輸送 | ||
潤滑方式 | 稀油潤滑 | ||
重量 | 13t | ||
外形尺寸（長寬高mm） | 7350×3180×2200 |
一.1.9 4YKJ3075
設備名稱型號 | 數量 | 類別 | 參數 |
振動篩4YKJ3075 | 1臺 | 篩面尺寸 | 3000×7500 |
篩面層數 | 四層 | ||
大進料粒度 | 300-350mm | ||
處理量 | 300-850t/h | ||
振動頻率 | 16.2Hz | ||
篩面類型 | 鋼絲網 | ||
安裝傾角 | 23° | ||
篩面傾角 | 20-23° | ||
電動機型號 | Y180L-6 | ||
軸承 | 大連光揚（進口軸承） | ||
電機 | 江淮六安 | ||
功率 | 30kw×2 | ||
傳動方式 | 帶傳動 | ||
潤滑方式 | 機油 | ||
重量 | 18.5t | ||
外形尺寸（長寬高mm） | 7500×4850×2350 |
